'전문 레이저 파이프 절단기는 경제적인 레이저 파이프 절단기입니다. 빛, 기계 및 전기의 레이저 가공 장비를 통합합니다. 다양한 사양의 판금 파이프를 빠르게 처리할 수 있습니다. 빠른 처리, 작은 절단 이음새 및 열 효과가 있습니다. 작은 특징, 특히 판금 가공에 적합합니다.

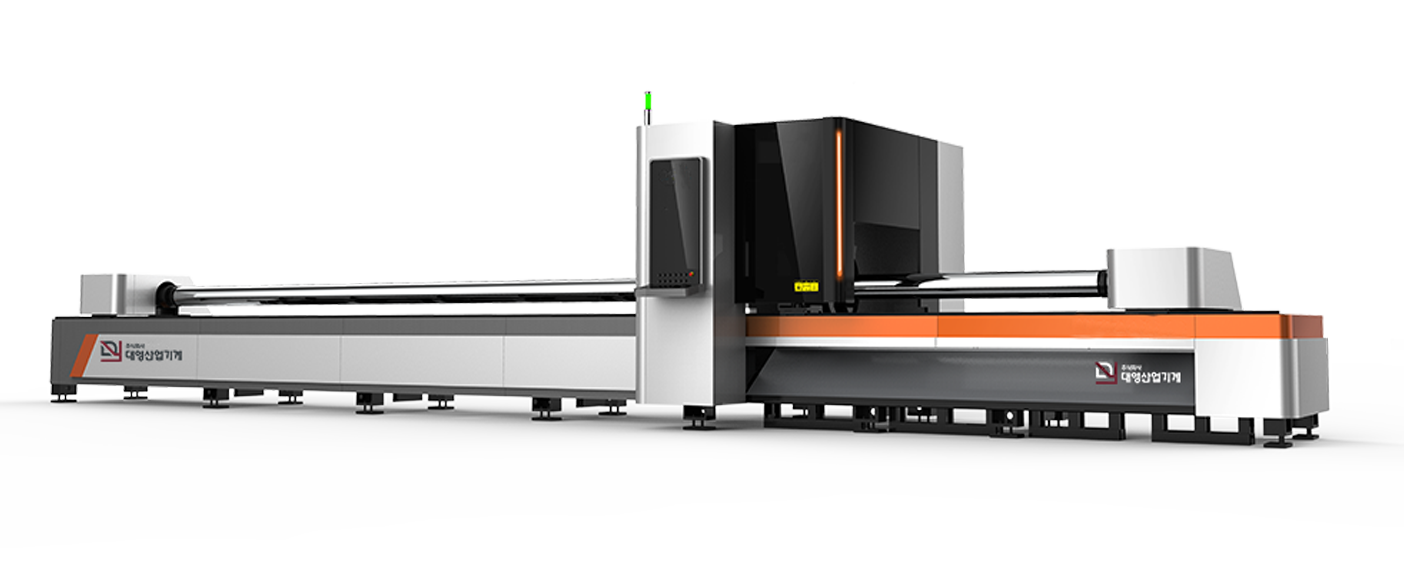

ZG-GC 레이저 파이프 절단기는 ZG 레이저가 독자적으로 개발한 장비로, 베드는 25mm 강판 전체에 걸쳐 절단 및 용접되며, 기계에는 풀 스트로크 공압 척이 장착되어 있어 주로 금속 파이프의 절단, 성형 및 배출에 사용되며 직경 16~220mm와 다양한 모양의 다양한 금속 파이프에 적용 가능합니다.
특 징 / 모 델
ZG-GC
원형 튜브 가공 치수
Φ20~Φ254mm
사각관 가공 치수
20*20mm-200*200mm
프로필 처리
예
최대 단일 튜브 적재 중량
200kg
최대 번들 적재 중량
3000kg
척 타입
공압척
척 최대 적재 중량
200kg
척 회전 속도
120r/분
최대 이동 속도
140m/분
최대 가속 속도
1.2G
위치 정확도
±0.03mm/m
재배치 정확도
±0.03mm
레이저 파워
1.5kW~6kW
전체 치수(L*W*H)
12500x3000x2600mm
전체 치수(L*W*H) 적재 구조 포함
12500x4700x2600mm
레이저 시스템 특징
전기광학 변환의 높은 효율성
ZG-GC는 매우 높은 전기광학 변환 효율(30%+)을 가지고 있어 에너지를 절약하고 환경을 보호합니다. 빔 품질이 우수하고 초점이 맞는 스팟이 작아 절단선이 더 미세하고 효율성이 더 높으며 가공 품질이 좋고 유지관리가 쉽습니다. 크기가 작고 빔 품질이 좋으며 유지관리가 필요 없고 천공 속도가 빠르고 절단 속도가 빠르며 비용이 저렴합니다.
견고하고 내구성이 뛰어난 공작기계 생산 기술
공작기계 제조 경험, 전반적인 중장비 공작기계 용접 구조 사용 후 응력 제거 어닐링 거친 마무리, 2차 시효 처리로 응력 제거, 변형 방지, 내구성 향상, 고온 어닐링 및 자연 시효 처리로 용접 응력 제거, 장기 사용 안정적 비변형 보장, 공작기계 우수한 내충격성, 높은 강성 및 안정성, 고속 절삭 시 전체 기계 작업의 고속, 고정밀 및 높은 안정성을 효과적으로 보장.
듀얼 드라이브 서보 모터 시스템
갠트리 타입 브랜드 더블 서보 모터 구동 시스템, 동기식 더블 드라이브를 채택하여 절단 시 전체 기계 작업의 고속, 고정밀 및 고안정성을 효과적으로 보장합니다.

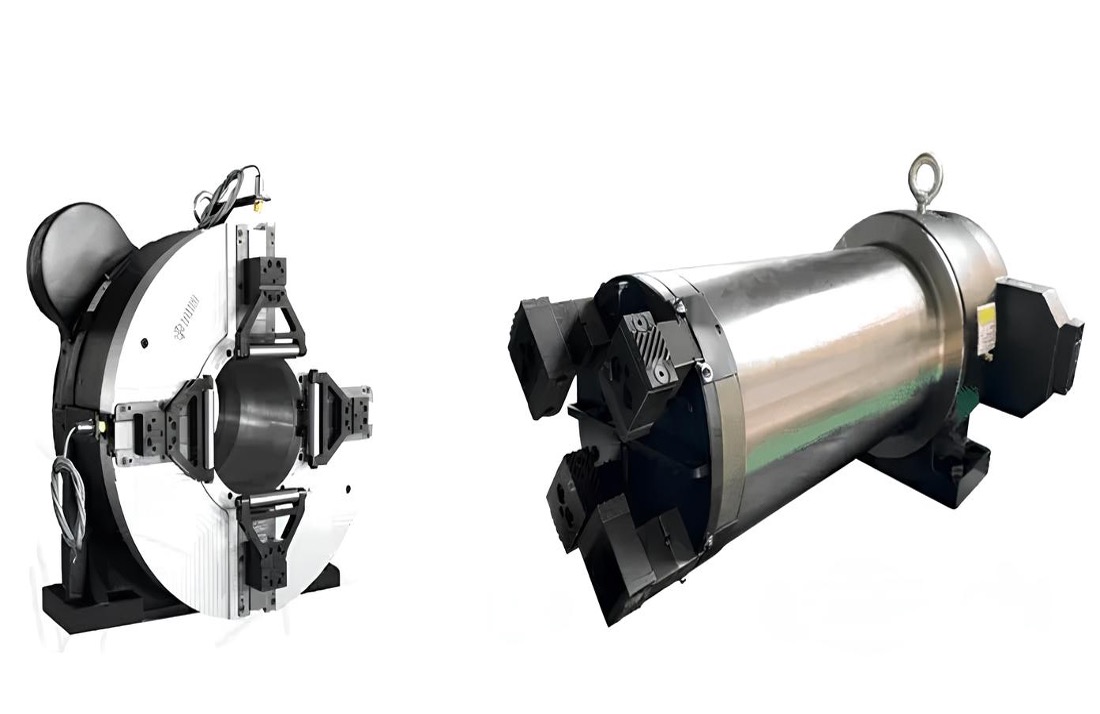

3개 턱 쐐기 모양의 대형 관통 구멍 콜렛이 있는 고정밀 척. 척의 슬라이딩 표면은 경화되고 정밀 연마되었으며, 안정적이고 신뢰할 수 있는 고속 작동을 보장하기 위해 고품질을 위해 직접 윤활됩니다.

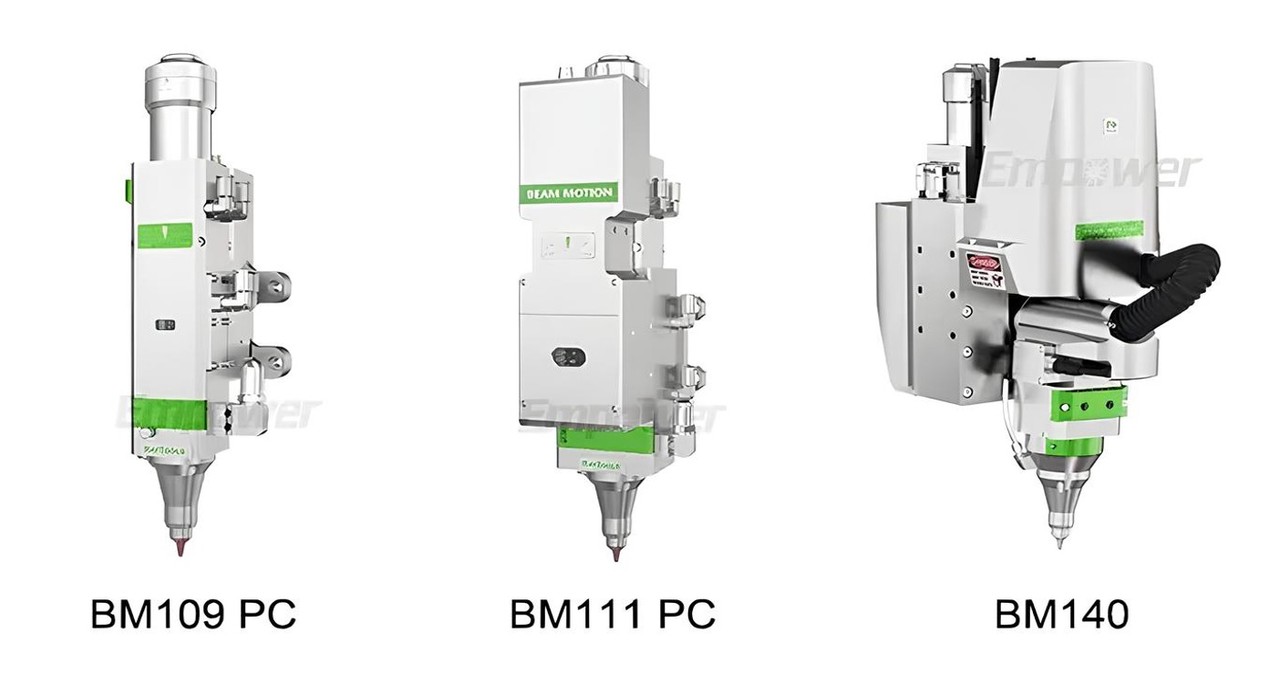

Different Types of Laser Head
자동 초점 커팅 헤드를 채택하여 안정성이 높고, 커팅 품질이 좋으며, 천공 및 커팅이 빠릅니다. 자동 추적은 재료의 두께에 따라 초점을 자동으로 정확하게 조정하여 전체 보드의 최상의 커팅 효과를 보장합니다. 레이저 커팅 헤드는 다양한 전력과 기능으로 생산 요구 사항에 맞게 사용자 정의하여 베벨 커팅과 같은 더 많은 커팅 요구 사항을 달성할 수 있습니다.

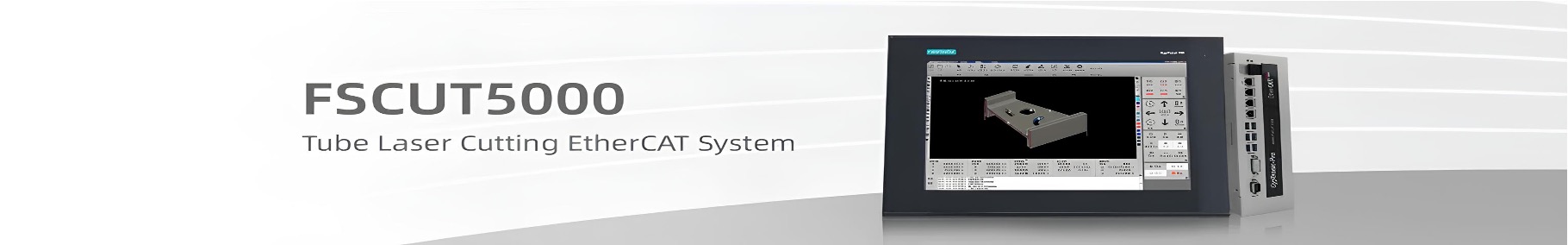

Tube Laser Cutting Bus System
EtherCAT 기반의 전문 레이저 절단 소프트웨어, 강력한 자동 그래픽 최적화, 정확한 모서리 찾기 지원 기능은 생산 효율성을 크게 향상시킬 수 있습니다.

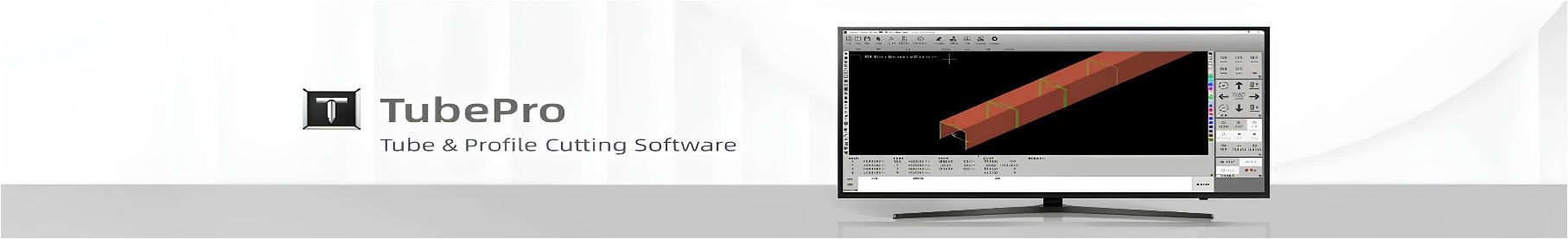

3D Tube Laser Cutting Software
이것은 모든 유형의 튜브를 처리하기 위한 전문적인 절단 소프트웨어입니다. 네스팅 소프트웨어 Tubest와 완벽하고 매끄럽게 인터페이스된 Tubest는 부품, 공통 모서리, 기본 프로세스 및 특수 프로세스의 네스팅을 실현합니다. 가공 파일을 내보낸 후 TubePro를 직접 절단에 사용할 수 있습니다.

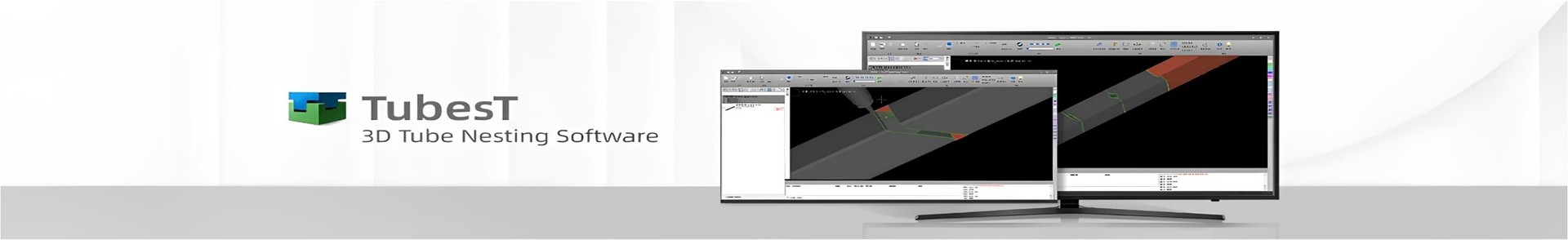

Tube nesting software
이는 튜브 레이저 절단 CNC 시스템용 중첩 소프트웨어로, CypTube/TubePro 튜브 절단 소프트웨어용으로 개발되었으며, 도면 처리, 공통 모서리 중첩, 용접 보정 및 기타 프로세스 설정은 물론 부품 도면 작성도 가능합니다.
